CNC soustružení

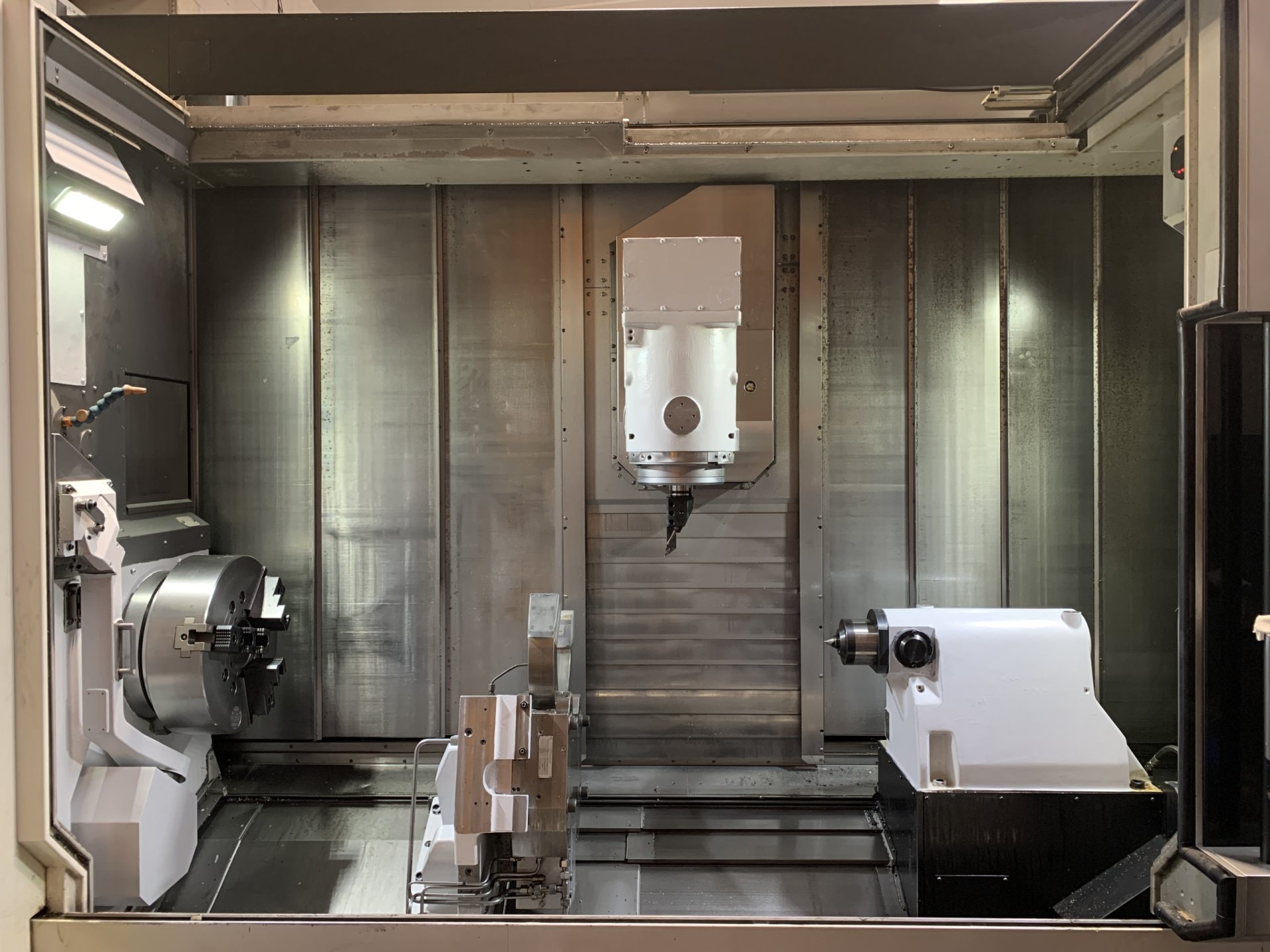

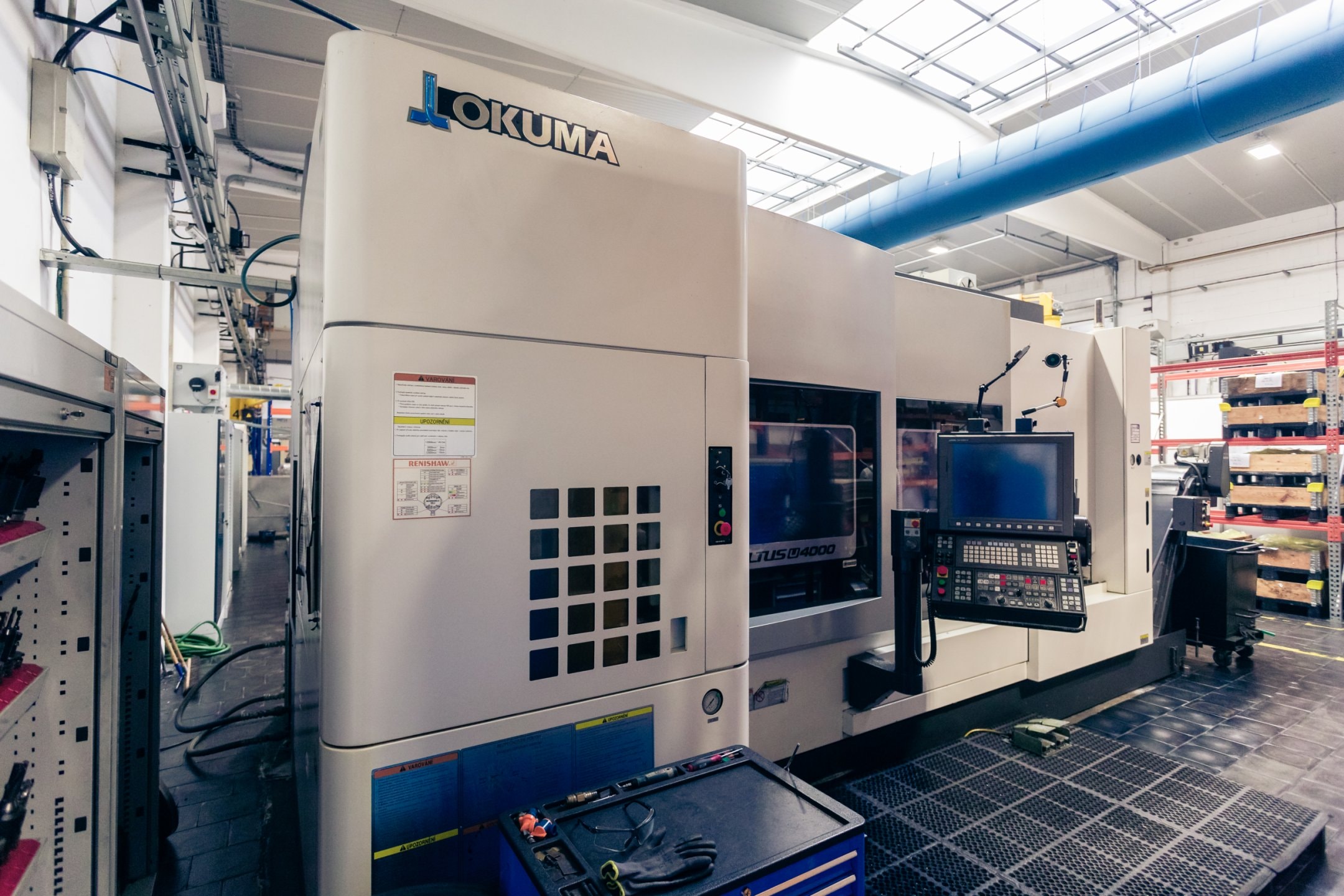

Okuma Multus U 4000-1SC2000
je vysoce výkonné multifunkční soustružnicko-frézovací pětiosé centrum s natáčecí nástrojovou hlavou. Stroj je vybaven lunetou a koníkem.
Funkce stroje jsou řízeny CNC řídícím systémem, který umožňuje obrábění také prostorově složitých tvarů, kdy nástroj sleduje dráhu vzniklou jako výstup z 3D CAM programu.
.jpeg)
| Technická data CNC Okuma Multus U 4000-1SC2000 | |
|---|---|
| Maximální oběžný průměr | 630 mm |
| Maximální obráběný průměr | 630 mm |
| Maximální frézování v ose Y | 300 mm |
| Maximální délka | 1 840 mm |
| Průměr v lunětě | 90-320 mm |

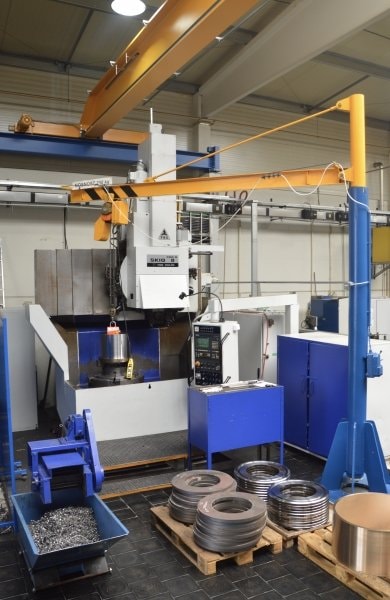

Karusel SKIQ 8 CNC
stroj je určen pro přesné vertikální soustružnické práce, zejména v kusové a malosériové výrobě. Hlavní obráběcí operací je soustružení povrchových, čelních i vnitřních ploch, jak válcových, tak i kuželových nebo kulových.
Dále je možné vrtání a vyvrtávání středových otvorů a řezání vnějších i vnitřních závitů.
| Technická data Karusel SKIQ 8 CNC | |
|---|---|
| Průměr upínací desky | 800 mm |
| Maximální pracovní průměr | 1 100 mm |
| Maximální pracovní výška | 630 mm |
| Maximální váha obrobku | 4 000 kg |
Karusel SKIQ 12 CNC B
stroj je určen pro přesné vertikální soustružnické práce, zejména v kusové a malosériové výrobě. Hlavní obráběcí operací je soustružení povrchových, čelních i vnitřních ploch, jak válcových, tak i kuželových nebo kulových.
Dále je možné vrtání a vyvrtávání středových otvorů a řezání vnějších i vnitřních závitů.
| Technická data Karusel SKIQ 12 CNC B | |
|---|---|
| Průměr upínací desky | 1 250 mm |
| Maximální pracovní průměr | 1 300 mm |
| Maximální pracovní výška | 700 mm |
| Maximální váha obrobku | 12 000 kg |

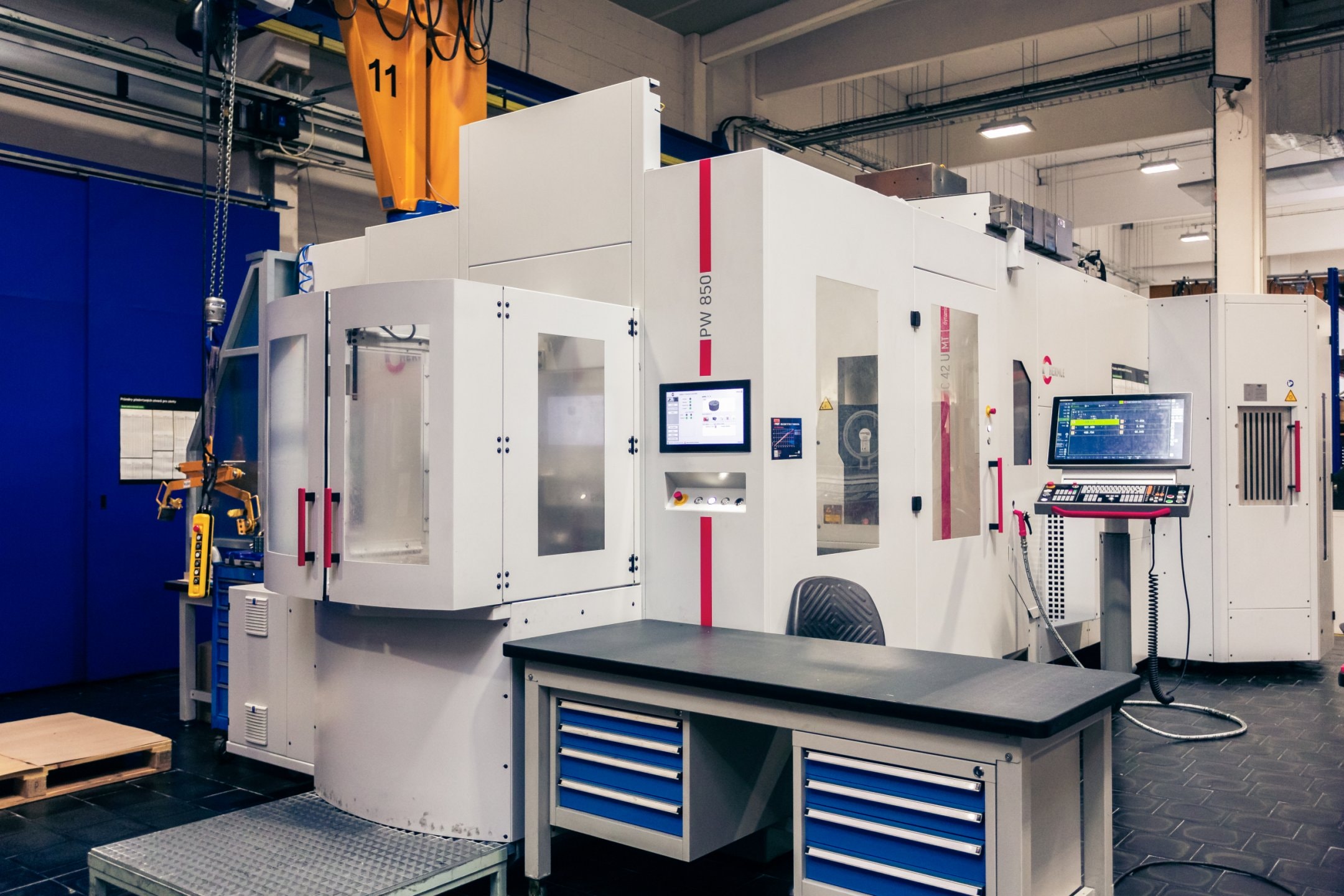

Hermle C42 U MT
je frézovací a soustružnické centrum, jako je C 42 / C 42 MT GEN2, splňuje všechny požadavky i v oblasti automatizace.
Začíná to kompatibilním výměníkem palet PW 850, který může obsluhovat komponenty a palety s obzvláště velkými rozměry.
.jpeg)
| Technická data Hermle C42 U MT | |
|---|---|
| Maximální oběžný průměr | 800 mm |
| Maximální obráběný průměr | 800 mm |
| Maximální výška osa Z | 520 mm |
| Maximální otáčky | 15 000 ot/min |
| Počet palet | 5 |
| Maximální zatížení stolu | 700 kg |

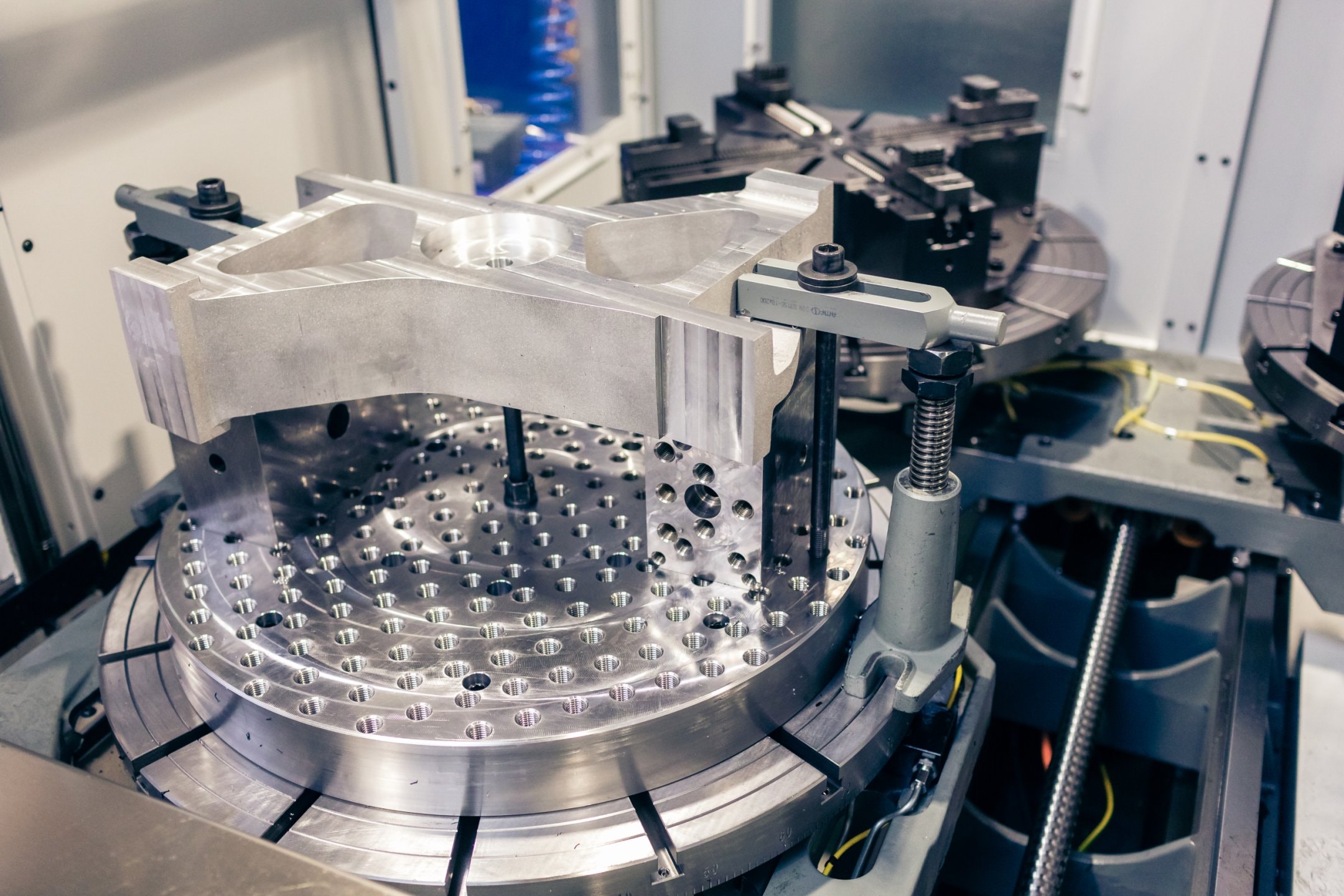

Hermle C 52 U MT
je vysoce výkonné vertikální pětiosé frézovací centrum s výklopným otáčecím stolem a výměnou palet.
CNC řídící systém umožňuje obrábění i prostorově složitých tvarů, kdy nástroj sleduje dráhu vzniklou jako výstup z 3D CAM programu.
| Technická data Hermle C 52 U MT | |
|---|---|
| Pojezdová dráha | 1 000 x 1 100 x 750 mm |
| Maximální zatížení stolu | 2 000 kg |
| Otáčky vřetene | 14 000 ot/min |
| Těleso | Ø 1 100 / H 810 mm |
| Svislá vzdálenost stolu | max. 950 mm |
| Kolizní kruh | Ø 1 290 mm |
| Naklápěcí otočný stůl | Ø 1 000 mm |
| Počet palet | 2 |
| Maximální zatížení stolu při soustružení | 1 000 kg |
| Maximální zatížení stolu při frézovaní | 2 000 kg |
| Otáčky osy C - frézovaní | 30 ot/min |
| Otáčky osy C - soustružení | 500 ot/ min |
